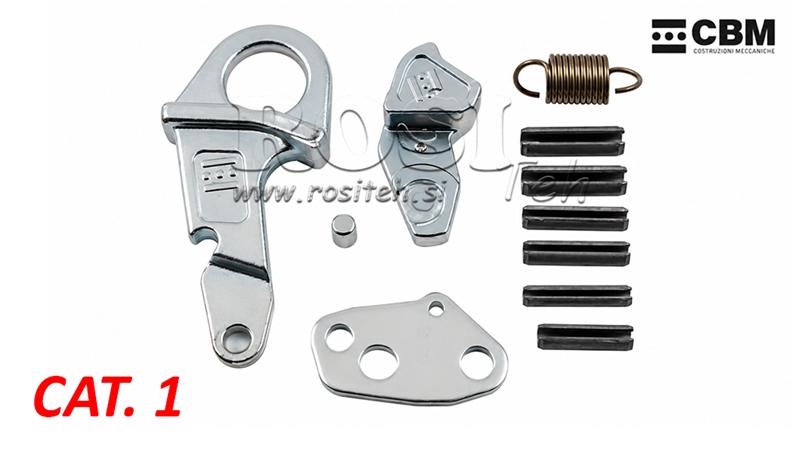

ΜΗΧΑΝΙΣΜΟΣ ΓΙΑ ΕΠΙΣΚΕΥΗ ΓΑΝΤΖΟΥ CAT.1 CBM

Περιγραφή:

ΟΔΗΓΙΕΣ ΣΥΝΤΗΡΗΣΗΣ Ή ΑΝΤΙΚΑΤΑΣΤΑΣΗΣ

Με τακτικό πλύσιμο με νερό, δηλαδή με τακτική αφαίρεση χώματος, λάσπης και άλλων ακαθαρσιών, οι γάντζοι δεν απαιτούν ειδικές παρεμβάσεις. Η συχνότητα πλυσίματος εξαρτάται από τον τύπο εργασίας και το έδαφος. Ωστόσο, μπορεί να συμβεί ότι είναι απαραίτητο να αντικατασταθεί κάποιο φθαρμένο μέρος.

Για την αντικατάσταση των εσωτερικών μερών του γάντζου, συνιστάται να αφαιρεθούν τα κάτω άκρα. Για την αποσυναρμολόγηση, είναι απαραίτητο:
1.) Καθαρίστε το εσωτερικό του γάντζου, αφαιρώντας λάσπη, χώμα και άλλες ακαθαρσίες.
2.) Απελευθερώστε το ελατήριο (9) από την καρφίτσα (3) και τραβήξτε έξω την καρφίτσα ελατηρίου (2). (Εικόνα 1)
3.) Ευθυγραμμίστε την καρφίτσα (4) με την τρύπα (5) και τραβήξτε την έξω. (Εικόνα 2)
4.) Αφαιρέστε το μοχλό ελέγχου (6) από το άνω άνοιγμα και αφαιρέστε την βίδα, την πλάκα και τη συναρμολόγηση ελατηρίου (7-8-9) από το πλάι.
5.) Αφαιρέστε τις ελαστικές καρφίτσες (1A-1B)

ΕΠΑΝΑΣΥΝΑΡΜΟΛΟΓΗΣΗ

1.) Εγκαταστήστε τα πόδια (1A-B) διασφαλίζοντας ότι το 1A-B είναι προσανατολισμένο όπως φαίνεται στην εικόνα 3 (αυλάκι προς τα κάτω)
2.) Εισάγετε τη συναρμολόγηση του κλειδώματος – πλάκα και ελατήριο (7-8-9), συνδέοντας την πλάκα με το κλείδωμα. (εικόνα 3.)
3.) Ευθυγραμμίστε την τρύπα (12) της πλάκας (8) με την τρύπα (5) του γάντζου, εισάγετε το μοχλό (6) μέσω του άνω ανοίγματος. Καλύψτε τον γάντζο με την πλάκα και ασφαλίστε τον με την καρφίτσα. (Εικόνα 2)
4.) Ευθυγραμμίστε τη συναρμολόγηση του κλειδώματος, την πλάκα και το ελατήριο με το σώμα του γάντζου και ασφαλίστε με την καρφίτσα (2), διασφαλίζοντας ότι η καρφίτσα είναι ευθυγραμμισμένη με τις άνω τρύπες και το κάτω μέρος του γάντζου.
Τέλος, ασφαλίστε το ελατήριο (9) στην καρφίτσα (3). (Εικόνα 1)

Οδηγός Βίντεο

Βίντεο παρουσίασης της αντικατάστασης:
