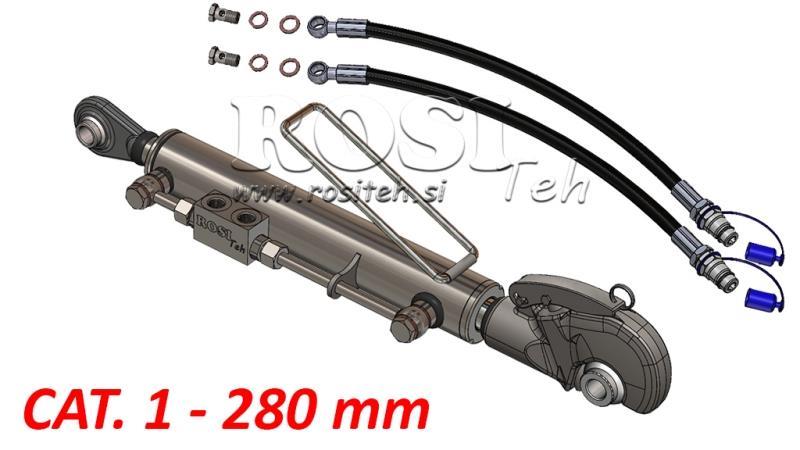

ΥΔΡΑΥΛΙΚΟ ΤΡΙΤΟ ΣΗΜΕΙΟ AUTOMATIC - 1 CAT. 50/30-280 (20-55HP)(19.2)

 Υδραυλικό Τρίτο Σημείο

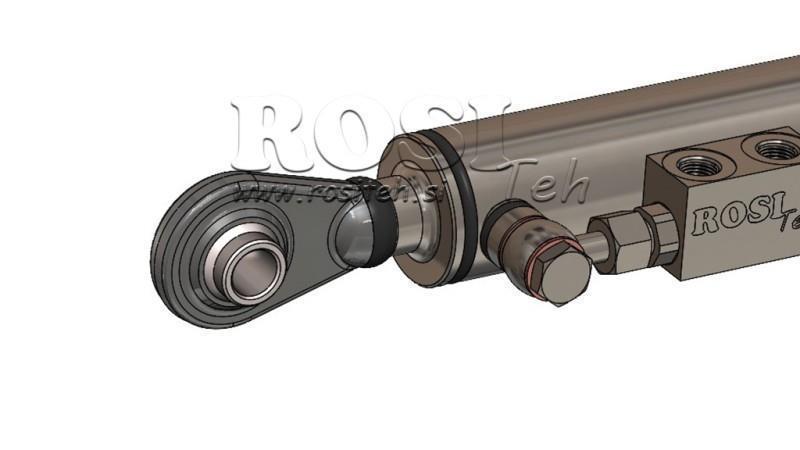

(eng. top link or third point, ger. hydraulischer oberlenker) είναι ουσιαστικά ένας τυπικός διπλός υδραυλικός κύλινδρος με συγκολλημένες συνδέσεις για τοποθέτηση μεταξύ του τρακτέρ και του εξαρτήματος του τρακτέρ. Είναι σίγουρα μια αναβάθμιση για το τρακτέρ αν δεν το έχει ήδη ως τυπικό. Οι υδραυλικοί τοπ σύνδεσμοι είναι προστατευμένοι από διάβρωση με γαλβανισμό. Όλοι οι υδραυλικοί τοπ σύνδεσμοι διαθέτουν επίσης μια βαλβίδα μπλοκ εγκατεστημένη για ασφάλεια. Σε περίπτωση ζημιάς στον υδραυλικό σωλήνα, ο κύλινδρος του τοπ σύνδεσμου παραμένει στην ίδια θέση, διατηρώντας έτσι και το εξάρτημα του τρακτέρ στη θέση του. Η βαλβίδα μπλοκ διασφαλίζει επίσης ότι οι σωλήνες, παρά τις δονήσεις κατά την οδήγηση, δεν είναι υπό πίεση, αποφεύγοντας έτσι την υπερφόρτωση της υδραυλικής βαλβίδας στο τρακτέρ.

Οι πιο κοινές τύποι υδραυλικών τοπ συνδέσμων:

- Τυπικός υδραυλικός τοπ σύνδεσμος

(έχει ένα συγκολλημένο μάτι και στις δύο πλευρές)

- Αυτόματος υδραυλικός τοπ σύνδεσμος

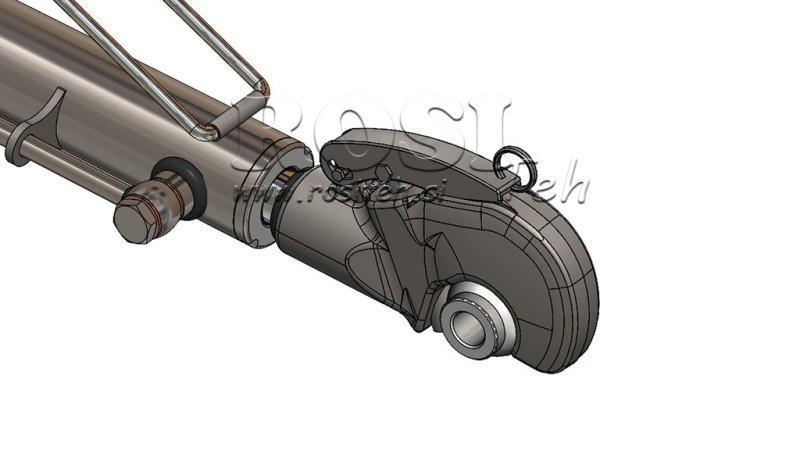

(έχει έναν αυτόματο γρήγορο σύνδεσμο για την μπάλα που είναι τοποθετημένη στο ράβδο του εμβόλου για το εξάρτημα του τρακτέρ)

- Ειδικός υδραυλικός τοπ σύνδεσμος

(αυτός είναι ένας αυτόματος τοπ σύνδεσμος, αλλά αντί για μάτι έχει έναν ειδικό γάντζο συγκολλημένο στον κύλινδρο που επιτρέπει μεγαλύτερη κίνηση του τοπ σύνδεσμου αριστερά ή δεξιά)

- Σπειρωτός υδραυλικός τοπ σύνδεσμος

(το μήκος του τοπ σύνδεσμου μπορεί να επεκταθεί κατά το μήκος του σπειρώματος)

Χρήση υδραυλικών τοπ συνδέσμων:

Οι υδραυλικοί τοπ σύνδεσμοι ή οι βίδες στερέωσης γίνονται ολοένα και πιο αναγκαίοι σε κάθε τρακτέρ, ειδικά με άροτρα για την καλλιέργεια του εδάφους, όπου είναι δυνατή η ακριβής ρύθμιση του άροτρου. Είναι ιδιαίτερα χρήσιμοι με επίπεδες πλάκες για το έδαφος, καθώς και με ανυψωτικά τρακτέρ, όπου χρησιμοποιούνται για κλίση, και ακόμη και σε πλατφόρμες για ανατροπή φορτίων.

Πώς να επιλέξετε τον κατάλληλο υδραυλικό τοπ σύνδεσμο για το τρακτέρ σας;

1. ΒΗΜΑ: Πόσα άλογα έχει το τρακτέρ στο οποίο θα χρησιμοποιηθεί ο τοπ σύνδεσμος;

Κατηγορία 1: για τρακτέρ από 20 έως 55 HP (15 - 40 kW)

Κατηγορία 2: για τρακτέρ από 45 έως 95 HP (35 - 70 kW)

Κατηγορία 3: για τρακτέρ από 80 έως 210 HP (60 - 155 kW)

Κατηγορία 4: για τρακτέρ από 180 έως 380 HP (135 - 285 kW)

Είναι επίσης λογικό να εξετάσετε ποιο εξάρτημα θα χρησιμοποιηθεί ο τοπ σύνδεσμος, καθώς για παράδειγμα, με ένα τρακτέρ 100 HP, δεν χρειαζόμαστε έναν τοπ σύνδεσμο κατηγορίας 3 αν θα τον χρησιμοποιήσουμε για μια πλατφόρμα τρακτέρ που έχει μέγιστη. χωρητικότητα φορτίου 1500 kg.

2. ΒΗΜΑ: Ποιο μέγεθος τρύπας για την βίδα ('βίδα τρακτέρ') πρέπει να έχει ο τοπ σύνδεσμος;

Κατηγορία 1: Τρύπες 19.2 mm ή 25.4 mm

Κατηγορία 2: Τρύπες 25.4 mm

Κατηγορία 3: Τρύπες 25.4 mm ή 32.4 mm

Κατηγορία 4: Τρύπες 45.2 mm ή 32.4 mm

Είναι επίσης δυνατή η χρήση ενός μειωτήρα που διασφαλίζει ότι ένας τοπ σύνδεσμος μπορεί να χρησιμοποιηθεί σε αρκετά διαφορετικά τρακτέρ ή εξαρτήματα.
Στην περίπτωση αυτόματων τοπ συνδέσμων ή ειδικών τοπ συνδέσμων, οι τρύπες καθορίζονται από την μπάλα που είναι σφιγμένη στον γρήγορο σύνδεσμο του τοπ σύνδεσμου.

3. ΒΗΜΑ: Κατάλληλο μήκος του τοπ σύνδεσμου ή διαδρομή του τοπ σύνδεσμου.

Δεν υπάρχει κανόνας ή μάλλον δεν υπάρχει ακριβώς καθορισμένο πρότυπο για το πόση διαδρομή πρέπει να έχει ένας υδραυλικός τοπ σύνδεσμος για έναν συγκεκριμένο τύπο τρακτέρ. Αυτό εξαρτάται κυρίως από τον τύπο του τρακτέρ και τα εξαρτήματα του τρακτέρ για τα οποία προορίζεται. Συνήθως χρησιμοποιείται για αρκετά εξαρτήματα τρακτέρ που έχουμε, οπότε είναι απαραίτητο να καθοριστεί ένα μήκος που θα είναι κατάλληλο για τα περισσότερα από αυτά. Συνήθως, είναι πιο εύκολο να μετρήσετε τον σπειρωτό τοπ σύνδεσμο που είναι ήδη στο τρακτέρ. Βασισμένοι στο συμπιεσμένο μήκος του σπειρωτού τοπ σύνδεσμου (μετρημένο από το κέντρο των τρυπών), βρίσκουμε τον πλησιέστερο υδραυλικό τοπ σύνδεσμο και έτσι βλέπουμε το μέγιστο ή εκτεταμένο μήκος και τη διαδρομή του.

Τα τυπικά μήκη των τοπ συνδέσμων είναι:
- 160 mm
- 210 mm
- 280 mm
- 400 mm

Τα μήκη των τοπ συνδέσμων με την ίδια διαδρομή εξαρτώνται στη συνέχεια από τον ίδιο τον τύπο.

4. ΒΗΜΑ: Επιλογή του τύπου τοπ σύνδεσμου.

- τυπικός τοπ σύνδεσμος
(χρησιμοποιείται με τυπικά τρακτέρ)

- αυτόματος τοπ σύνδεσμος
(χρησιμοποιείται αν είναι εγκατεστημένοι γρήγοροι σύνδεσμοι στους κάτω βραχίονες του τρακτέρ)

- ειδικός τοπ σύνδεσμος
(για μεγαλύτερη αμplitude κίνησης αριστερά-δεξιά)

- σπειρωτός τοπ σύνδεσμος
(το μήκος του τοπ σύνδεσμου μπορεί να επεκταθεί κατά το μήκος του σπειρώματος)

Οι υδραυλικοί τοπ σύνδεσμοι είναι κατάλληλοι για τρακτέρ:

Zetor, Fendt, Deutz-Fahr, Massey Ferguson, Fiat, John Deere, Case, Renault, IMT, Ursus, Steyr, Hürlimann, Lamborghini, Same, Landini, Valtra, Class, New Holland, Caterpillar, Bobcat, Volvo, Carraro, Yanmar, Štore, Lindner, Solis.
