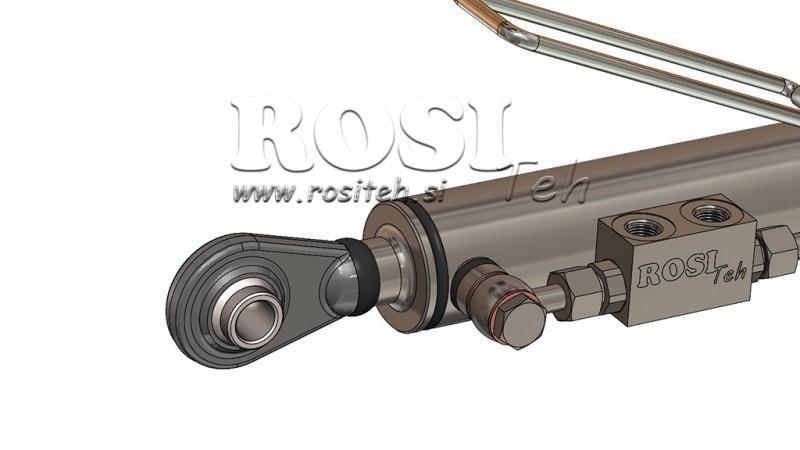

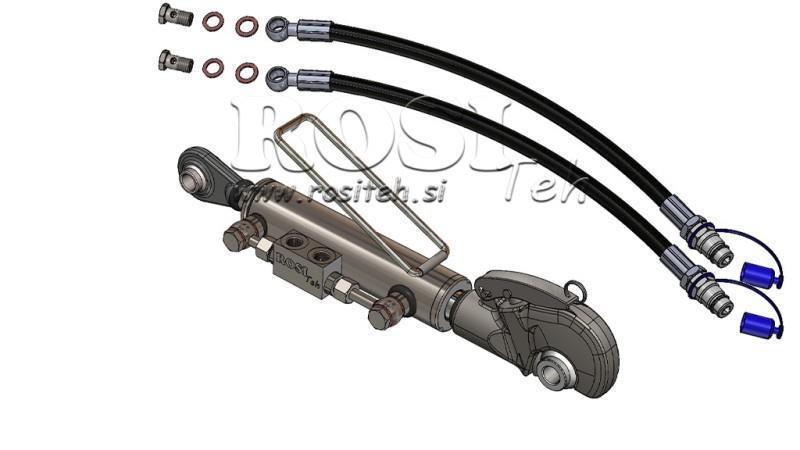

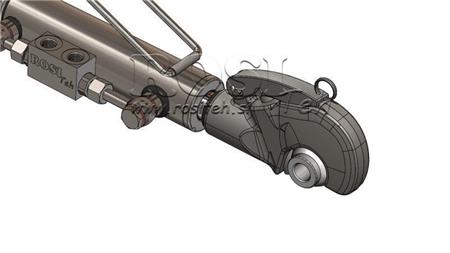

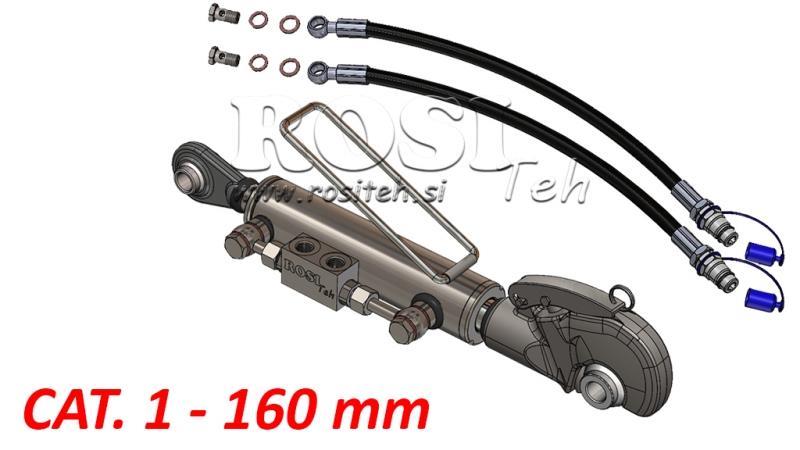

ΥΔΡΑΥΛΙΚΟ ΤΡΙΤΟ ΣΗΜΕΙΟ AUTOMATIC - 1 CAT. 50/30-160 (20-55HP)(19.2)

*CAT. 1: 20 - 55 HP

 Υδραυλικός Τοπ Σύνδεσμος

(English: top link or third point, German: hydraulischer oberlenker) is essentially a standard double-acting hydraulic cylinder with welded connections for mounting between the tractor and the tractor attachment. It is definitely an upgrade for the tractor if it does not already have it as standard. Υδραυλικοί τοπ σύνδεσμοι είναι προστατευμένοι από διάβρωση με γαλβανισμό. Όλοι οι υδραυλικοί τοπ σύνδεσμοι έχουν επίσης εγκατεστημένη μια βαλβίδα μπλοκ για ασφάλεια. Σε περίπτωση ζημιάς στον υδραυλικό σωλήνα, ο κύλινδρος του τοπ συνδέσμου παραμένει στην ίδια θέση, και κατά συνέπεια, παραμένει και η προσάρτηση του τρακτέρ. Η βαλβίδα μπλοκ εξυπηρετεί επίσης για να διασφαλίσει ότι οι σωλήνες, παρά τις δονήσεις κατά την οδήγηση, δεν είναι υπό πίεση, αποτρέποντας έτσι την υπερφόρτωση της υδραυλικής βαλβίδας στο τρακτέρ.

Οι πιο κοινές τύποι υδραυλικών τοπ συνδέσμων:

- Υδραυλικός τοπ σύνδεσμος standard

(έχει ένα συγκολλημένο μάτι και στις δύο πλευρές)

- Υδραυλικός τοπ σύνδεσμος automatic

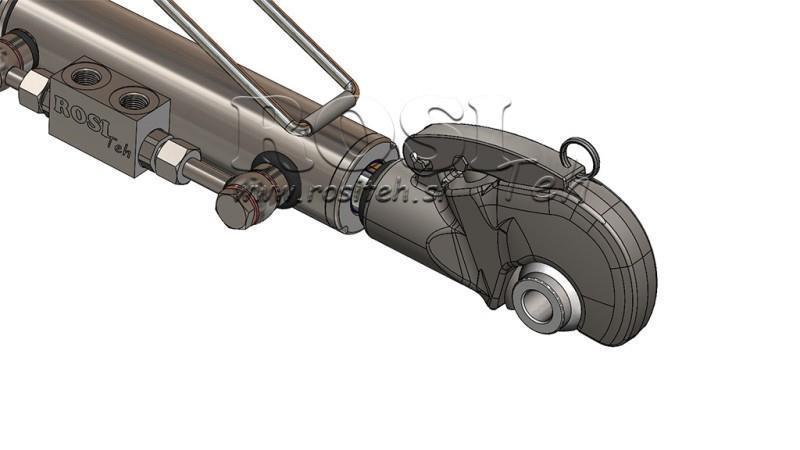

(έχει έναν αυτόματο γρήγορο σύνδεσμο για την μπάλα που είναι τοποθετημένη στο ράβδο του εμβόλου για την προσάρτηση του τρακτέρ)

- Υδραυλικός τοπ σύνδεσμος special

(αυτός είναι ένας αυτόματος τοπ σύνδεσμος, αλλά αντί για ένα μάτι στο κύλινδρο, έχει έναν ειδικό γάντζο συγκολλημένο, επιτρέποντας μεγαλύτερη κίνηση του τοπ συνδέσμου αριστερά ή δεξιά)

- Υδραυλικός τοπ σύνδεσμος σπειρωτός

(το μήκος του τοπ συνδέσμου μπορεί να επεκταθεί κατά το μήκος της σπείρας)

Χρήση υδραυλικών τοπ συνδέσμων:

Υδραυλικοί τοπ σύνδεσμοι ή βίδες στερέωσης γίνονται ολοένα και πιο απαραίτητοι σε κάθε τρακτέρ, ειδικά με άροτρα για την καλλιέργεια του εδάφους, όπου είναι δυνατή η ακριβής ρύθμιση του άροτρου. Είναι ιδιαίτερα χρήσιμοι με επίπεδες πλάκες για το έδαφος, καθώς και με ανυψωτικά τρακτέρ, όπου χρησιμοποιούνται για κλίση, και ακόμη και με πλατφόρμες για ανατροπή φορτίων.

Πώς να επιλέξετε τον κατάλληλο υδραυλικό τοπ σύνδεσμο για το τρακτέρ σας;

1. ΒΗΜΑ: Πόσα άλογα έχει το τρακτέρ στο οποίο θα χρησιμοποιηθεί ο τοπ σύνδεσμος;

Κατηγορία 1: για τρακτέρ από 20 έως 55 HP (15 - 40 kW)

Κατηγορία 2: για τρακτέρ από 45 έως 95 HP (35 - 70 kW)

Κατηγορία 3: για τρακτέρ από 80 έως 210 HP (60 - 155 kW)

Κατηγορία 4: για τρακτέρ από 180 έως 380 HP (135 - 285 kW)

Είναι επίσης λογικό να εξετάσετε ποια προσάρτηση θα χρησιμοποιηθεί ο τοπ σύνδεσμος, καθώς για παράδειγμα, με ένα τρακτέρ 100 HP, δεν χρειαζόμαστε έναν τοπ σύνδεσμο κατηγορίας 3 αν θα τον χρησιμοποιήσουμε για μια πλατφόρμα τρακτέρ που έχει μέγιστη. χωρητικότητα φορτίου 1500 kg.

2. ΒΗΜΑ: Ποιο μέγεθος οπών για την βίδα ('βίδα τρακτέρ') πρέπει να έχει ο τοπ σύνδεσμος;

Κατηγορία 1: Οπές 19.2 mm ή 25.4 mm

Κατηγορία 2: Οπές 25.4 mm

Κατηγορία 3: Οπές 25.4 mm ή 32.4 mm

Κατηγορία 4: Οπές 45.2 mm ή 32.4 mm

Είναι επίσης δυνατή η χρήση ενός μειωτήρα, ο οποίος διασφαλίζει ότι ένας τοπ σύνδεσμος μπορεί να χρησιμοποιηθεί σε πολλαπλά διαφορετικά τρακτέρ ή προσάρτησεις.
Στην περίπτωση αυτόματων τοπ συνδέσμων ή ειδικών τοπ συνδέσμων, οι οπές καθορίζονται από την μπάλα που είναι σφιγμένη στον γρήγορο σύνδεσμο γάντζου στον τοπ σύνδεσμο.

3. ΒΗΜΑ: Κατάλληλο μήκος του τοπ συνδέσμου ή διαδρομή του τοπ συνδέσμου.

Δεν υπάρχει κανόνας ή μάλλον δεν υπάρχει ακριβώς καθορισμένο πρότυπο για το πόση διαδρομή πρέπει να έχει ένας υδραυλικός τοπ σύνδεσμος για έναν συγκεκριμένο τύπο τρακτέρ. Αυτό εξαρτάται κυρίως από τον τύπο του τρακτέρ και τις προσάρτησεις τρακτέρ για τις οποίες προορίζεται. Συνήθως χρησιμοποιείται για πολλές προσάρτησεις τρακτέρ που έχουμε, οπότε είναι απαραίτητο να καθορίσουμε κάποιο μήκος που θα είναι κατάλληλο για τις περισσότερες από αυτές. Συνήθως, είναι πιο εύκολο να μετρήσουμε τον σπειρωτό τοπ σύνδεσμο που είναι ήδη στο τρακτέρ. Με βάση το συμπιεσμένο μήκος του σπειρωτού τοπ συνδέσμου (μετρημένο από το κέντρο των οπών), βρίσκουμε τον πλησιέστερο υδραυλικό τοπ σύνδεσμο και έτσι βλέπουμε το μέγιστο ή εκτεταμένο μήκος και τη διαδρομή του.

Τα τυπικά μήκη των τοπ συνδέσμων είναι:
- 160 mm
- 210 mm
- 280 mm
- 400 mm

Τα μήκη των τοπ συνδέσμων με την ίδια διαδρομή εξαρτώνται στη συνέχεια από τον ίδιο τον τύπο.

4. ΒΗΜΑ: Επιλέγοντας τον τύπο του τοπ συνδέσμου.

- τοπ σύνδεσμος standard
(χρησιμοποιείται με τυπικά τρακτέρ)

- τοπ σύνδεσμος automatic
(χρησιμοποιείται αν είναι εγκατεστημένοι γρήγοροι σύνδεσμοι στα κάτω μεταφορικά χέρια του τρακτέρ)

- τοπ σύνδεσμος special
(για μεγαλύτερη αμplitude κίνησης αριστερά-δεξιά)

- τοπ σύνδεσμος σπειρωτός
(το μήκος του τοπ συνδέσμου μπορεί να επεκταθεί κατά το μήκος της σπείρας)

Υδραυλικοί τοπ σύνδεσμοι είναι κατάλληλοι για τρακτέρ:

Zetor, Fendt, Deutz-Fahr, Massey Ferguson, Fiat, John Deere, Case, Renault, IMT, Ursus, Steyr, Hürlimann, Lamborghini, Same, Landini, Valtra, Class, New Holland, Caterpillar, Bobcat, Volvo, Carraro, Yanmar, Štore, Lindner, Solis.
