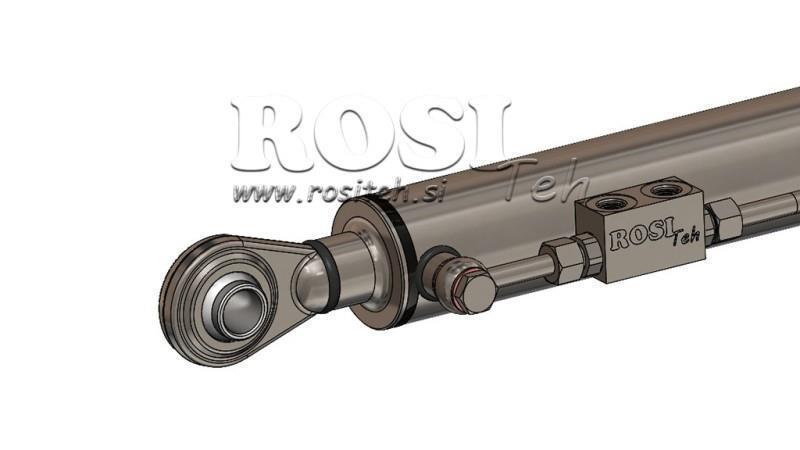

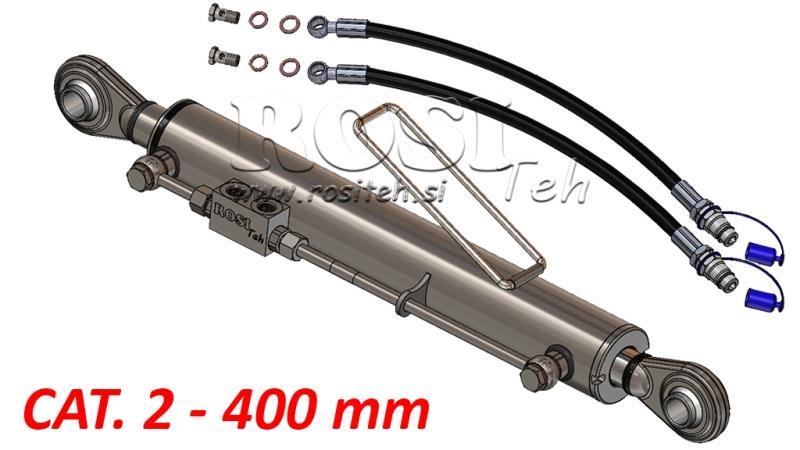

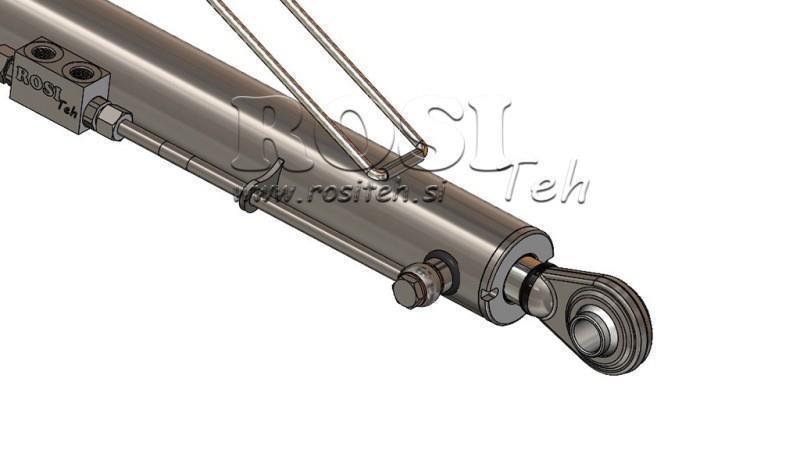

ΥΔΡΑΥΛΙΚΟ ΤΡΙΤΟ ΣΗΜΕΙΟ STANDARD - 2 CAT. 63/35-400 (45-95HP)(25.4/25.4)

Υδραυλικός Τοπ Σύνδεσμος

(αγγλ. top link ή τρίτο σημείο, γερ. hydraulischer oberlenker) είναι βασικά ένας τυπικός διπλός υδραυλικός κύλινδρος με συγκολλημένες συνδέσεις για τοποθέτηση μεταξύ του τρακτέρ και του εξαρτήματος του τρακτέρ. Είναι σίγουρα μια αναβάθμιση για το τρακτέρ αν δεν το έχει ήδη ως τυπικό. Οι υδραυλικοί τοπ σύνδεσμοι είναι προστατευμένοι από διάβρωση με γαλβανισμό. Όλοι οι υδραυλικοί τοπ σύνδεσμοι διαθέτουν επίσης μια βαλβίδα μπλοκ εγκατεστημένη για ασφάλεια. Σε περίπτωση ζημιάς στον υδραυλικό σωλήνα, ο κύλινδρος του τοπ συνδέσμου παραμένει στην ίδια θέση, έτσι και το εξάρτημα του τρακτέρ. Η βαλβίδα μπλοκ εξυπηρετεί επίσης για να διασφαλίσει ότι οι σωλήνες, παρά τις δονήσεις κατά την οδήγηση, δεν είναι υπό πίεση, έτσι δεν υπερφορτώνουν τη υδραυλική βαλβίδα του τρακτέρ.

Οι πιο κοινές τύποι υδραυλικών τοπ συνδέσμων:

- Τυπικός υδραυλικός τοπ σύνδεσμος

(έχει ένα συγκολλημένο μάτι και στις δύο πλευρές)

- Αυτόματος υδραυλικός τοπ σύνδεσμος

(έχει έναν αυτόματο γρήγορο σύνδεσμο για την μπάλα που είναι τοποθετημένη στο ράβδο του εμβόλου για το εξάρτημα του τρακτέρ)

- Ειδικός υδραυλικός τοπ σύνδεσμος

(είναι ένας αυτόματος τοπ σύνδεσμος, αλλά έχει έναν ειδικό γάντζο συγκολλημένο στον κύλινδρο αντί για μάτι, επιτρέποντας μεγαλύτερη κίνηση του τοπ συνδέσμου αριστερά ή δεξιά)

- Σπειρωτός υδραυλικός τοπ σύνδεσμος

(το μήκος του τοπ συνδέσμου μπορεί να επεκταθεί κατά το μήκος του σπειρώματος)

Χρήση υδραυλικών τοπ συνδέσμων:

Οι υδραυλικοί τοπ σύνδεσμοι ή οι βίδες στερέωσης γίνονται ολοένα και πιο αναγκαίοι σε κάθε τρακτέρ, ειδικά με άροτρα για την καλλιέργεια του εδάφους, όπου είναι δυνατή η ακριβής ρύθμιση του άροτρου. Είναι ιδιαίτερα χρήσιμοι με επίπεδες πλάκες για το έδαφος, καθώς και με ανυψωτικά τρακτέρ, όπου χρησιμοποιούνται για κλίση, και ακόμη και με πλατφόρμες για ανατροπή φορτίων.

Πώς να επιλέξετε τον κατάλληλο υδραυλικό τοπ σύνδεσμο για το τρακτέρ σας;

1. ΒΗΜΑ: Πόσα άλογα έχει το τρακτέρ στο οποίο θα χρησιμοποιηθεί ο τοπ σύνδεσμος;

Κατηγορία 1: για τρακτέρ από 20 έως 55 HP (15 - 40 kW)

Κατηγορία 2: για τρακτέρ από 45 έως 95 HP (35 - 70 kW)

Κατηγορία 3: για τρακτέρ από 80 έως 210 HP (60 - 155 kW)

Κατηγορία 4: για τρακτέρ από 180 έως 380 HP (135 - 285 kW)

Είναι επίσης λογικό να εξετάσετε ποιο εξάρτημα θα χρησιμοποιηθεί ο τοπ σύνδεσμος, καθώς για παράδειγμα, με ένα τρακτέρ 100 HP, δεν χρειαζόμαστε έναν τοπ σύνδεσμο κατηγορίας 3 αν θα τον χρησιμοποιήσουμε για μια πλατφόρμα τρακτέρ που έχει μέγιστη. χωρητικότητα φορτίου 1500 kg.

2. ΒΗΜΑ: Τι τύπο οπών για την βίδα ('βίδα τρακτέρ') πρέπει να έχει ο τοπ σύνδεσμος;

Κατηγορία 1: Οπές 19.2 mm ή 25.4 mm

Κατηγορία 2: Οπές 25.4 mm

Κατηγορία 3: Οπές 25.4 mm ή 32.4 mm

Κατηγορία 4: Οπές 45.2 mm ή 32.4 mm

Είναι επίσης δυνατή η χρήση ενός μειωτήρα, ο οποίος διασφαλίζει ότι ένας τοπ σύνδεσμος μπορεί να χρησιμοποιηθεί σε αρκετά διαφορετικά τρακτέρ ή εξαρτήματα.
Στην περίπτωση αυτόματων τοπ συνδέσμων ή ειδικών τοπ συνδέσμων, οι οπές καθορίζονται από την μπάλα που είναι σφιγμένη στον γρήγορο σύνδεσμο στον τοπ σύνδεσμο.

3. ΒΗΜΑ: Κατάλληλο μήκος του τοπ συνδέσμου ή διάδρομος του τοπ συνδέσμου.

Δεν υπάρχει πραγματικά κανόνας ή μάλλον δεν υπάρχει ακριβώς καθορισμένο πρότυπο για το πόσο διάδρομο πρέπει να έχει ένας υδραυλικός τοπ σύνδεσμος για έναν συγκεκριμένο τύπο τρακτέρ. Αυτό εξαρτάται κυρίως από τον τύπο του τρακτέρ και τα εξαρτήματα του τρακτέρ για τα οποία προορίζεται. Συνήθως χρησιμοποιείται για αρκετά εξαρτήματα τρακτέρ που έχουμε, οπότε είναι απαραίτητο να καθορίσουμε κάποιο μήκος που θα είναι κατάλληλο για τα περισσότερα από αυτά. Συνήθως, είναι πιο εύκολο να μετρήσουμε τον σπειρωτό τοπ σύνδεσμο που είναι ήδη στο τρακτέρ. Βασισμένοι στο συμπιεσμένο μήκος του σπειρωτού τοπ συνδέσμου (μετρημένο από το κέντρο των οπών), βρίσκουμε τον πλησιέστερο υδραυλικό τοπ σύνδεσμο και έτσι βλέπουμε το μέγιστο ή εκτεταμένο μήκος και τον διάδρομό του.

Τα τυπικά διαστήματα των τοπ συνδέσμων είναι:
- 160 mm
- 210 mm
- 280 mm
- 400 mm

Τα μήκη των τοπ συνδέσμων με το ίδιο διάδρομο εξαρτώνται στη συνέχεια από τον ίδιο τον τύπο.

4. ΒΗΜΑ: Επιλέγοντας τον τύπο του τοπ συνδέσμου.

- τυπικός τοπ σύνδεσμος
(χρησιμοποιείται με τυπικά τρακτέρ)

- αυτόματος τοπ σύνδεσμος
(χρησιμοποιείται αν είναι εγκατεστημένοι γρήγοροι σύνδεσμοι στους κάτω φορείς του τρακτέρ)

- ειδικός τοπ σύνδεσμος
(για μεγαλύτερη αμplitude κίνησης αριστερά-δεξιά)

- σπειρωτός τοπ σύνδεσμος
(το μήκος του τοπ συνδέσμου μπορεί να επεκταθεί κατά το μήκος του σπειρώματος)

Οι υδραυλικοί τοπ σύνδεσμοι είναι κατάλληλοι για τρακτέρ:

Zetor, Fendt, Deutz-Fahr, Massey Ferguson, Fiat, John Deere, Case, Renault, IMT, Ursus, Steyr, Hürlimann, Lamborghini, Same, Landini, Valtra, Class, New Holland, Caterpillar, Bobcat, Volvo, Carraro, Yanmar, Štore, Lindner, Solis.
