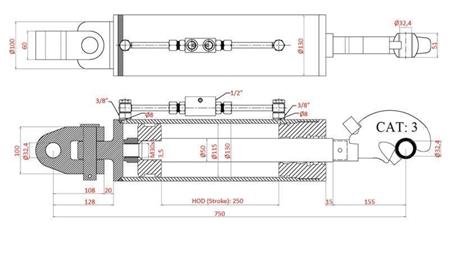

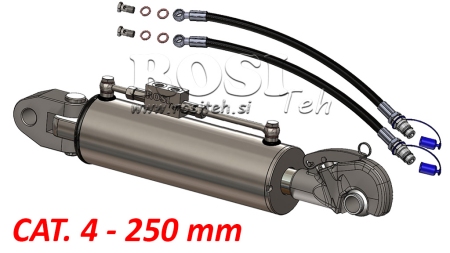

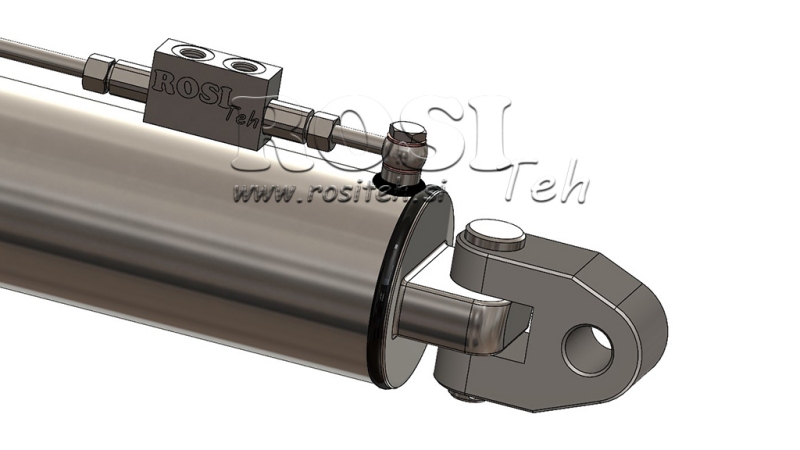

ΥΔΡΑΥΛΙΚΟ ΤΡΙΤΟ ΣΗΜΕΙΟ SPECIAL - 4 CAT. 115/50-250 (90-250HP)(32.4MM)

 Υδραυλικό τρίτο σημείο

(eng. top link or third point, ger. hydraulischer oberlenker) είναι βασικά ένας τυπικός διπλός υδραυλικός κύλινδρος με συγκολλητές συνδέσεις για τοποθέτηση μεταξύ του τρακτέρ και του εξαρτήματος του τρακτέρ. Είναι σίγουρα μια αναβάθμιση για το τρακτέρ αν δεν το έχει ήδη ως τυπικό. Τα υδραυλικά τρίτα σημεία είναι προστατευμένα από διάβρωση με γαλβάνισμα. Όλα τα υδραυλικά τρίτα σημεία διαθέτουν επίσης μια βαλβίδα μπλοκ, η οποία χρησιμεύει για ασφάλεια. Σε περίπτωση ζημιάς στον υδραυλικό σωλήνα, ο κύλινδρος του τρίτου σημείου παραμένει στην ίδια θέση, και κατά συνέπεια, παραμένει και το εξάρτημα του τρακτέρ. Η βαλβίδα μπλοκ διασφαλίζει επίσης ότι οι σωλήνες, παρά τις δονήσεις κατά την οδήγηση, δεν είναι υπό πίεση, αποφεύγοντας έτσι την υπερφόρτωση της υδραυλικής βαλβίδας του τρακτέρ.

Οι πιο κοινές τύποι υδραυλικών τρίτων σημείων:

- Τυπικό υδραυλικό τρίτο σημείο

(έχει ένα συγκολλητό μάτι και στις δύο πλευρές)

- Αυτόματο υδραυλικό τρίτο σημείο

(έχει έναν αυτόματο γρήγορο σύνδεσμο με γάντζο για την μπάλα που είναι τοποθετημένη στο ράβδο του εμβόλου για το εξάρτημα του τρακτέρ)

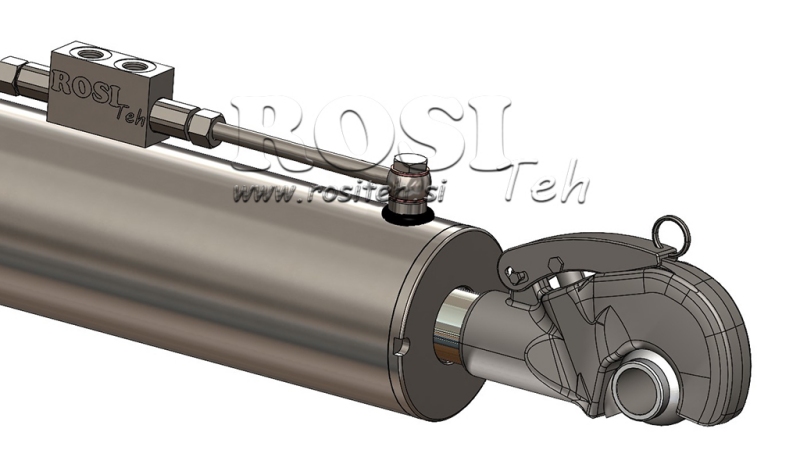

- Ειδικό υδραυλικό τρίτο σημείο

(αυτό είναι ένα αυτόματο τρίτο σημείο, το οποίο έχει έναν ειδικό γάντζο συγκολλημένο στον κύλινδρο αντί για μάτι, επιτρέποντας μεγαλύτερη κίνηση του τρίτου σημείου αριστερά ή δεξιά)

- Σπειρωτό υδραυλικό τρίτο σημείο

(το μήκος του τρίτου σημείου μπορεί να επεκταθεί με το μήκος του σπειρώματος)

Χρήση υδραυλικών τρίτων σημείων:

Τα υδραυλικά τρίτα σημεία ή οι βίδες στερέωσης γίνονται ολοένα και πιο απαραίτητα σε κάθε τρακτέρ, ειδικά με άροτρα για την καλλιέργεια του εδάφους, όπου είναι δυνατή η ακριβής ρύθμιση του άροτρου. Είναι ιδιαίτερα χρήσιμα με επίπεδες πλάκες για το έδαφος, καθώς και με ανυψωτικά τρακτέρ, όπου χρησιμοποιούνται για κλίση, και ακόμη και με πλατφόρμες για ανατροπή φορτίων.

Πώς να επιλέξετε το κατάλληλο υδραυλικό τρίτο σημείο για το τρακτέρ σας;

1. ΒΗΜΑ: Πόσους ίππους έχει το τρακτέρ στο οποίο θα χρησιμοποιηθεί το τρίτο σημείο;

Κατηγορία 1: για τρακτέρ από 20 έως 55 HP (15 - 40 kW)

Κατηγορία 2: για τρακτέρ από 45 έως 95 HP (35 - 70 kW)

Κατηγορία 3: για τρακτέρ από 80 έως 210 HP (60 - 155 kW)

Κατηγορία 4: για τρακτέρ από 180 έως 380 HP (135 - 285 kW)

Είναι επίσης λογικό να εξετάσετε ποιο εξάρτημα θα χρησιμοποιηθεί το τρίτο σημείο, καθώς για παράδειγμα, με ένα τρακτέρ 100 HP, δεν χρειαζόμαστε ένα τρίτο σημείο κατηγορίας 3 αν θα το χρησιμοποιήσουμε για μια πλατφόρμα τρακτέρ που έχει μέγιστη. χωρητικότητα φορτίου 1500 kg.

2. ΒΗΜΑ: Ποιο μέγεθος τρύπας για την βίδα ('βίδα τρακτέρ') πρέπει να έχει το τρίτο σημείο;

Κατηγορία 1: Τρύπες 19.2 mm ή 25.4 mm

Κατηγορία 2: Τρύπες 25.4 mm

Κατηγορία 3: Τρύπες 25.4 mm ή 32.4 mm

Κατηγορία 4: Τρύπες 45.2 mm ή 32.4 mm

Είναι επίσης δυνατή η χρήση ενός μειωτήρα, ο οποίος διασφαλίζει ότι ένα τρίτο σημείο μπορεί να χρησιμοποιηθεί σε διάφορα τρακτέρ ή εξαρτήματα.
Στην περίπτωση αυτόματων τρίτων σημείων ή ειδικών τρίτων σημείων, οι τρύπες καθορίζονται από την μπάλα που είναι σφιγμένη στον γρήγορο σύνδεσμο του τρίτου σημείου.

3. ΒΗΜΑ: Κατάλληλο μήκος του τρίτου σημείου ή διαδρομή του τρίτου σημείου.

Δεν υπάρχει κανόνας ή μάλλον δεν υπάρχει ακριβώς καθορισμένο πρότυπο για το πόση διαδρομή πρέπει να έχει ένα υδραυλικό τρίτο σημείο για έναν συγκεκριμένο τύπο τρακτέρ. Αυτό εξαρτάται κυρίως από τον τύπο του τρακτέρ και τα εξαρτήματα του τρακτέρ για τα οποία προορίζεται. Συνήθως χρησιμοποιείται για διάφορα εξαρτήματα τρακτέρ που έχουμε, οπότε είναι απαραίτητο να καθορίσουμε κάποιο μήκος που θα είναι κατάλληλο για τα περισσότερα από αυτά. Συνήθως, είναι πιο εύκολο να μετρήσουμε το σπειρωτό τρίτο σημείο που είναι ήδη στο τρακτέρ. Βασισμένοι στο συμπιεσμένο μήκος του σπειρωτού τρίτου σημείου (μετρημένο από το κέντρο των τρυπών), βρίσκουμε το πλησιέστερο υδραυλικό τρίτο σημείο και έτσι βλέπουμε το μέγιστο ή εκτεταμένο μήκος και τη διαδρομή του.

Τα τυπικά μήκη των τρίτων σημείων είναι:
- 160 mm
- 210 mm
- 280 mm
- 400 mm

Τα μήκη των τρίτων σημείων με την ίδια διαδρομή εξαρτώνται στη συνέχεια από τον ίδιο τον τύπο.

4. ΒΗΜΑ: Επιλέγοντας τον τύπο του τρίτου σημείου.

- τυπικό τρίτο σημείο
(χρησιμοποιείται με τυπικά τρακτέρ)

- αυτόματο τρίτο σημείο
(χρησιμοποιείται αν είναι εγκατεστημένοι γρήγοροι σύνδεσμοι στους κάτω βραχίονες του τρακτέρ)

- ειδικό τρίτο σημείο
(για μεγαλύτερη αμplitude κίνησης αριστερά-δεξιά)

- σπειρωτό τρίτο σημείο
(το μήκος του τρίτου σημείου μπορεί να επεκταθεί με το μήκος του σπειρώματος)

Τα υδραυλικά τρίτα σημεία είναι κατάλληλα για τρακτέρ:

Zetor, Fendt, Deutz-Fahr, Massey Ferguson, Fiat, John Deere, Case, Renault, IMT, Ursus, Steyr, Hürlimann, Lamborghini, Same, Landini, Valtra, Class, New Holland, Caterpillar, Bobcat, Volvo, Carraro, Yanmar, Štore, Lindner, Solis.
