Opis:

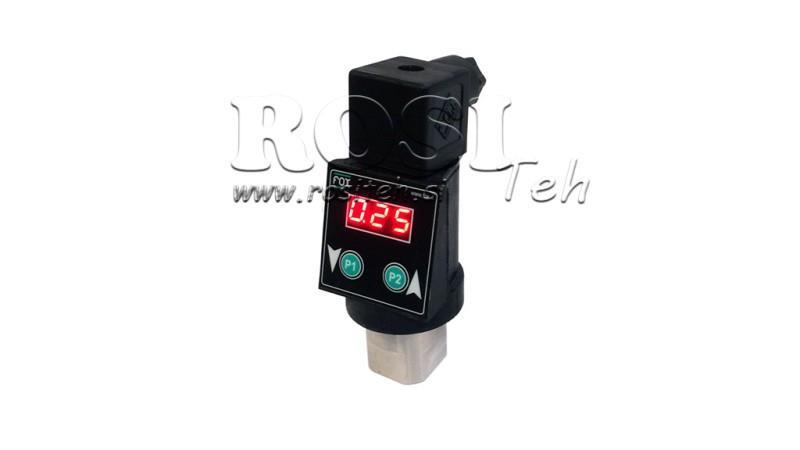

Elektronska tlačna stikala “KLV5” omogočajo regulacijo dveh delovnih točk z nastavljivo histerezo (max in min območje). KLV5 serija je enostana za uporabo in programiranje. KLV5 elektronsko tlačno stikalo je opremljeno s sprednjim zaslonom za nastavitev in nadzor delovnega tlaka.

DELOVANJE:

Tlačno stikalo ima tipki P1 in P2. Vsaka tipka ima dve vrednosti P1(PL1 in PL2) in P2(PH1 in PH2).

P1 = nastavljamo minimalni tlak (PL1 in PL2)

P2 = nastavljamo maksimalni tlak (PH1 in PH2)

PL1 = točka minimalnega posega OUT1 (pritisnemo 1x na P1, da dostopamo do PL1)

PL2 = točka minimalnega posega OUT2 (držimo gumb na P1, da dostopamo do PL2)

PH1 = točka maksimalnega posega OUT1 (pritisnemo 1x na P2, da dostopamo do PH2)

PH2 = točka maksimalnega posega OUT2 (držimo gumb na P2, da dostopamo do PH2)

Pritisnite gumb,na katerem je treba spremeniti tlak (P1 ali P2), na zaslonu se prikaže vrednost (PL1 in PL2) v primeru P1 ter vrednost PH1 in PH2 v primeru P2.

Po tem je mogoče spreminjati tlak s pritiskom na gumb ▼ (P1) za zmanjšanje ali gumb ▲ (P2) za povečanje vrednosti.

Počakajte nekaj sekund in shranjena bo dejanska vrednost tlaka. Nastavljeni tlak bo shranjen, ko na zaslonu utripa. Nato se vrne na začetni zaslon 0.0

Enak postopek ponovite za druge točke posega.

POMEMBNO: Zaradi varnosti in pravilnega delovanja, morata biti PL1 = PL2 enake vrednosti in PH1 = PH2 enake vrednosti.
